Atribuições do Sistema ALVENA2000

Parte 1 - Modulação e Paginação da Alvenaria Estrutural

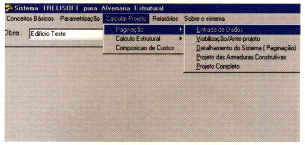

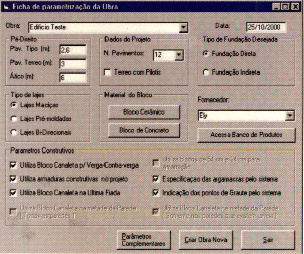

O sistema ALVENA2000 possui dois tipos de entrada de dados. O projeto pode ser lançado diretamente no AUTOCAD, INTELLICAD ou qualquer outro sistema gráfico que identifique instruções em AUTOLISP ou fará a leitura de um projeto de engenharia em um arquivo padrão DWG. Após o lançamento dos dados, o sistema fará a leitura do projeto, apresentando uma proposta técnica com as seguintes opções de resultados: Planta de modulação detalhando a primeira e segunda fiadas. Neste ponto, será possível a intervenção do Engenheiro ou Arquiteto, que poderá analisar o projeto apresentado pelo sistema e propor as alterações que julgar necessário. Detalhamento da vista (elevação) das paredes com relatório quantitativo de materiais utilizados no projeto, tendo o usuário a opção de emitir a relação de materiais para a cotação de preços da referida obra. Prancha contendo todas as armaduras construtivas (de acordo com a parametrização fornecida pelo usuário).

Parte 2 - O Cálculo e Dimensionamento da Alvenaria Estrutural

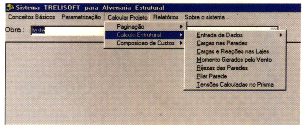

A entrada de dados para o cálculo da alvenaria estrutural é a mesma utilizada na paginação. O projeto é lançado diretamente no AUTOCAD, INTELLICAD ou qualquer outro sistema gráfico que identifique instruções em AUTOLISP e fará a leitura das lajes, marcando os seus apoios. Após a identificação das lajes são lançados os carregamentos para todos os pavimentos e serão executados os cálculos estruturais contendo:

Planilha de reações das lajes para carregamento das paredes. Nesta planilha serão apresentadas as reações das cargas permanentes e acidentais separadamente, para a aplicação dos coeficientes de redução nas reações das cargas acidentais.

Planilha de Cargas nas paredes, contendo o número das paredes a ser estudada, os tramos (trechos de cálculo), identificação das aberturas, as reações e carregamentos referentes a cada parede, o peso próprio da alvenaria, platibandas, peso total da estrutura para avaliação da estabilidade e a FORÇA DE COMPRESSÃO EM CADA PAREDE (Fcalv).

Planilha de Cálculo dos momentos gerados pelo Vento. De acordo com a norma, o usuário irá informar a velocidade local do vento, os coeficientes de utilização local, os coeficientes de arrasto do vento e o sistema calcula as pressões e cargas atuantes informando os momentos gerados pelo vento em cada pavimento, inclusive o Ático.

Planilha contendo a Rigidez das Paredes, onde em função do peso global da estrutura e momentos atuantes, o ALVENA2000 calculará a estabilidade global da estrutura através do parâmetro a.

Planilha contendo o cálculo do EFEITO PILAR PAREDE, onde será verificado se podem ser ou não desconsideradas as aberturas (estrutura do pórtico) para o cálculo.



Finalmente, o sistema calcula as TENSÕES NOS PRISMAS, onde são mostrados ao Calculista as tensões para prisma cheio e oco, para alvenarias armadas e não armadas. Neste ponto o sistema irá sugerir o Fbk do bloco, Fak da argamassa e Fgk do graute para o projeto em questão. Também irá definir os blocos a serem grauteados por parede (caso necessário).
